Entwodiksyon
Doub Capteur dijital koupl kle tèsteur se yon enstriman tès yo itilize pou kalibre divès kalite kle koupl. Enstriman an adopte teknoloji kontwòl yon sèl-chip epi li konpoze de detèktè koupl-wo presizyon ak parantèz fòs. Li gen tès egzat, pèfòmans ki estab, fonksyon rich ak operasyon fasil. Enstriman an konfòme yo ak teknoloji dirijan Rufa nan endistri a, ak tout endikatè yo te rive nan nivo domestik premye klas la. Li se yon enstriman tès trè pri-efikas e li te lajman itilize nan endistri manifakti ak mezi ak tès depatman tankou elektrisite, endistri limyè, machin, motè, motè combustion entèn, machin elektrik, motosiklèt, otomobil, bato, ak avyon.
Eleman

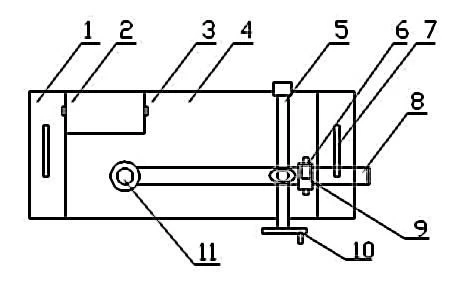

Doub Capteur dijital kle koupl tèsteur avyon dyagram (Figi 1), gade dèyè (Figi 2):
Figi 1
Figi 2
Non pati yo:
1- Plak baz:
2- Ekspozisyon: ka mete ak montre valè koupl;
3- Montre bouton ajisteman ang:
4- Lojman:
5- Vis:
6- Bouton ajisteman wotè: ka ajiste wotè platfòm la pou fè kle koupl la teste nan yon eta orizontal. Si li pa nan yon eta orizontal, li ka lakòz erè mezi;
7- Manch: itilize pou deplase enstriman an;
8- Baton fòs orizontal:
9- Bouton ajisteman gòch ak dwa: ajiste platfòm tès la pou fè li apwopriye pou longè bra kle koupl la pou teste, epi tou li ka ajiste direksyon platfòm tès la pou adapte yo ak mezi pi devan ak ranvèse. kle koupl la;
10- Kondwi volan an: chaje oswa dechaje kle koupl la anba tès la;
11- Capteur fòs tèt: plizyè tèt tès konvèsyon yo ekipe selon gwosè tèt kare kle koupl la nan faktori a;
12- Twou koneksyon RS232: ka konekte ak yon òdinatè (fonksyon sa a pa ekipe nan faktori a, epi itilizatè a bezwen achte yon enstriman ak fonksyon sa a separeman);
13- Vide;
14- Bouton kouran [POWER]:
15- Priz kouran (AC11V/220V):
16- Enstale kouvèti dèyè a: Louvri kouvèti dèyè a pou kalibre enstriman an. Moun ki pa pwofesyonèl yo entèdi entèdi pou retire tablo a!
Ekspozisyon panèl

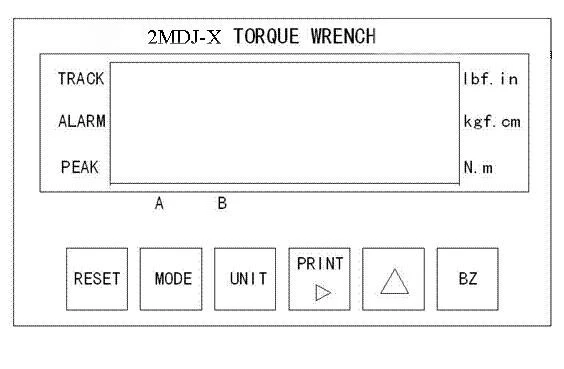

Dyagram panèl Doub Capteur dijital kle koupl tèsteur ekspozisyon an montre nan Figi 3.
Figi 3
●The ekspozisyon fennèt nan mitan ekspozisyon a ka montre aktyèl couple valè. Twa endikatè limyè sou bò dwat yo reprezante twa inite mezi respektivman. Twa Endikatè Limyè Sou Goch la: Limyè TRACK endike ke mòd mezi a nan eta swiv, limyè PEAK endike ke mòd mezi a nan eta kenbe pik, ak limyè ALAM endike alam ki depase limit;
Enstriksyon operasyon yo
1. Limen switch pouvwa a;
2. Peze Kle "UNIT" la Pou Chwazi Inite Mezi Obligatwa a;
3. Peze kle "MODE" la pou mete mòd mezi a "TRACK";
4. Peze "RÉINITIALISATION" Kle a Pou Reyajiste Valè ki parèt la a zewo;
5. Peze kle "BZ" la ak kle konbinezon li yo pou mete valè alam limit anwo a;
6. Chwazi Pwodwi pou Telefòn ki matche ak kle koupl la pou mezire epi mete yo sou tèt Capteur fòs la;
7. Mete kle koupl la pou mezire sou estasyon travay la (ant tèt capteur fòs la ak platfòm tès la), epi ajiste bouton ajisteman wotè pou kenbe kle koupl la nan nivo dlo a. =Nan Eta orizontal la, Ajiste bouton ajisteman gòch ak dwa pou adapte yo ak longè bra a ak direksyon mezi kle koupl la;
8. Peze kle "MODE" la pou mete mòd mezi a nan eta "PEAK" oswa "TRACK". Si li nan eta "PEAK", ou ka anrejistre done pik yo (done valè maksimòm). Peze "RÉINITIALISATION" Kle Reyajiste a pou efase done maksimòm valè a epi retounen ekspozisyon an zewo;
9. Vire Handwheel la pou chaje, epi ou ka wè sou ekspozisyon an ke valè koupl la chanje ak chaj la. Lè valè koupl la rive oswa depase valè alam fikse a, enstriman an pral fè sonnen alam, epi limyè alam "ALARM" ki sou ekspozisyon an ap limen pou raple operatè a pou l sispann chaje; Pou Amelyore Presizyon Mezi a, Lè Apwoche oswa Estimasyon Valè Maksimòm oswa Valè Mete, Vitès Chaj la Ta dwe Ralanti;
10. Si w vle enprime valè mezi a oswa transfere done mezi yo sou òdinatè a, peze [P RINT】Enprime kle;
11. Vire Handwheel la nan ranvèse pou retire kle koupl la ke yo te teste;
12. Si w vle kontinye tès la, repete etap ki anwo yo. Anjeneral, li rekòmande pou mezire plizyè fwa epi pran valè an mwayèn;
13. Si tès la fini, retire Pwodwi pou Tès yo, fèmen pouvwa a, epi kenbe enstriman an byen;
14. Si itilizatè a pa teste yon kle koupl, men lòt zouti, al gade nan pwosesis tès ki anwo a. Si sa nesesè, yon aparèy espesyal obligatwa;
Espesifikasyon teknik
|
Modèl |
Ranje koupl |
Pwa |
Max efikas bra [mm] |
Dimansyon ekstèn [mm] |
Chofè |
||
|
L |
W |
H |
|||||
|
SDX-2000CT-01 |
0.5-5,5-50 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5 |
|
SDX-2000CT-02 |
1-10,10-100 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5 |
|
SDX-2000CT-03 |
2-20,20-200 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5 |
|
SDX-2000CT-04 |
3-30,30-300 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5/20 |
|
SDX-2000CT-05 |
5-50,50-500 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5/25 |
|
SDX-2000CT-06 |
10-100,100-1000 |
60 |
1400 |
1400 |
600 |
350 |
6.3/10/20/25 |
|
SDX-2000CT-07 |
20-200,200-2000 |
65 |
1600 |
1600 |
800 |
550 |
6.3/10/20/25 |
|
SDX-2000CT-08 |
30-300,300-3000 |
90 |
2000 |
2000 |
1000 |
550 |
6.3/10/20/25 |
|
SDX-2000CT-09 |
50-500,500-5000 |
90 |
2000 |
2000 |
1000 |
550 |
12.5/25/38 |
|
SDX-2000CT-10 |
100-1000,1000-10000 |
90 |
2000 |
2000 |
1000 |
550 |
12.5/25/38/51 |
|
Presizyon |
±1% |
||||||
|
Mòd ekspozisyon |
5-chif ki ap dirije ekspozisyon |
||||||
|
Ekipman pou pouvwa |
AC 220v-240v/50Hz |
||||||
1. Mezi presizyon: ± 1%
2. Alam valè anviwònman ranje: nan tout ranje
3. Sèvi ak kondisyon yo
(a) Tanperati anbyen: 0-40 degre
(b) Imidite relatif: Mwens pase oswa egal a 80% RH
(c) Ekipman pou pouvwa: AC220V±10%, 50Hz
